Show je mini projecten

In dit subforum kan je al je elektronica gerelateerde projecten showen.
Zatar
Berichten: 256
Lid geworden op: vr sep 12, 2008 12:00 am

Bericht door Zatar »

Laat me raden... SK.net broodplank? Ben er wel voor te vinden eigelijk. Ze doen het voldoende voor hetgeen ik ze gebruik en op de moment dat er eentje sneuvelt heb je der maar'n volgend uit de schuif te nemen :p Die zwarte spullen links zijn IR oogjes (zenden en ontvangen ineen)?
Maffer dan hier kan je ze niet vinden ... || www.zatar.be
dj jens
Berichten: 229
Lid geworden op: vr sep 12, 2008 12:00 am

Bericht door dj jens »

sk ding ja.

Ondertussen een nieuw project:
Afbeelding

Alibre Design leren kennen
www.christiaan-elektro.nl bouwt een cnc :)
vdbeke
Berichten: 941
Lid geworden op: zo nov 09, 2008 12:00 am

Bericht door vdbeke »

Vandaag twee stoffilters gehaald voor in te bouwen in mijn case. Omdat de graka en chipset het nogal warm kregen heb ik een jaar geleden een fan gemonteerd op onderstaande manier. Dit was niet de meest ideale oplossing omdat de fan soms begon te tikken.

Afbeelding

Dit heb ik vandaag opgelost door twee gaten in de behuizing te maken en twee stoffilters te monteren.

Afbeelding

Achter de onderste filter zit de fan, de bovenste is gewoon voor het tegengaan van stof. Standaard zat hier een pastiek rooster en deze zorgde voor extra stof en daarom maar mee een filter gemonteerd.
Gebruikersavatar
Stynus
Site Admin
Berichten: 2869
Lid geworden op: vr sep 12, 2008 1:54 pm
Locatie: Overpelt (België)
Contacteer:

Bericht door Stynus »

Ik kwam een oud Elektuur ontwerp tegen van een automatische volume regeling. Dit leek me wel handig voor bij de pc dus maar even gebouwd.
Afbeelding
Tijdens het bouwen kwam ik erachter dat ze rare waardes van condensatoren enzo gebruikte en die had ik niet. Ik heb die vervangen door wat andere waardes en nu clippen de bassen en de lage tonen komen er niet door.

Ik heb vandaag ook maar eens een "plank" gemaakt voor men breadboarden op kwijt te kunnen. Nuja gedeeltelijk want heb er meer dan hier op passen.
Afbeelding
electro_freakz
Berichten: 82
Lid geworden op: za mei 09, 2009 12:00 am

Bericht door electro_freakz »

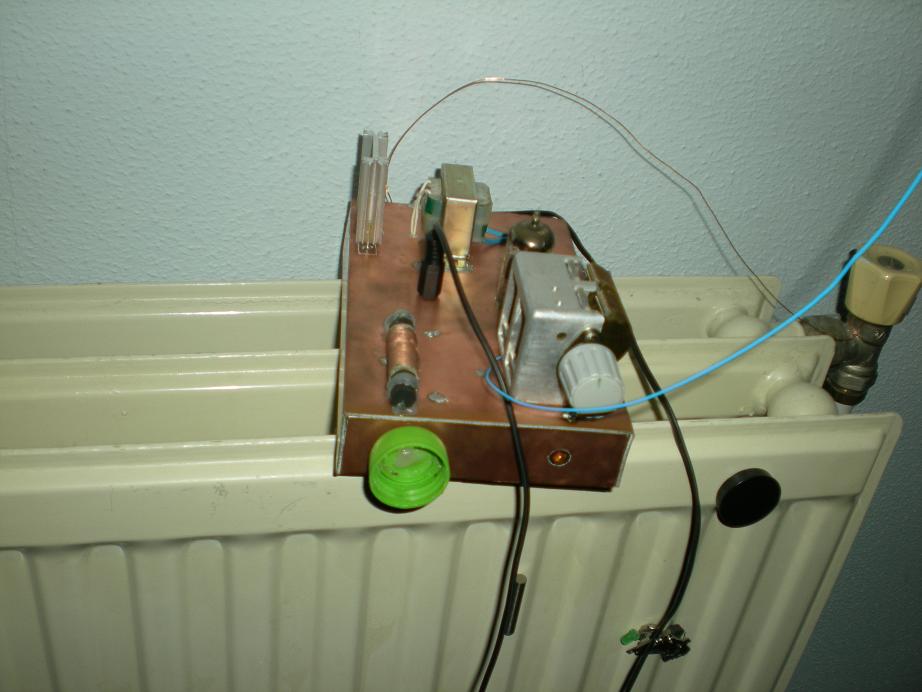

Even aan een projectje gewerkt. mijn buizen radio werkt dan ook nu:)

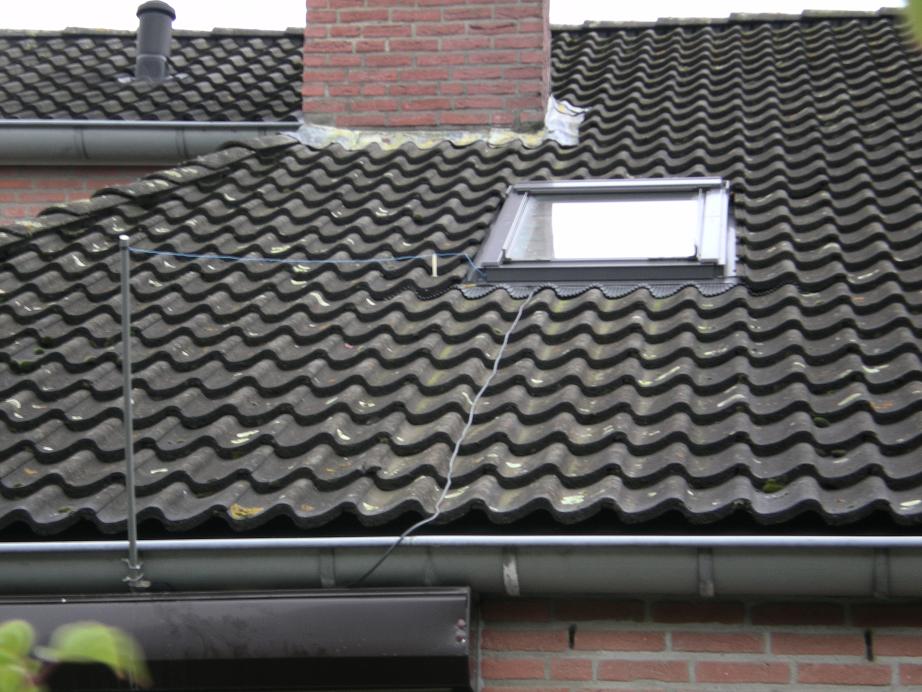

die blauwe draad, is de nieuwe antenne voor mijn radio.
de grijze paal, is voor mijn lightningdetector.

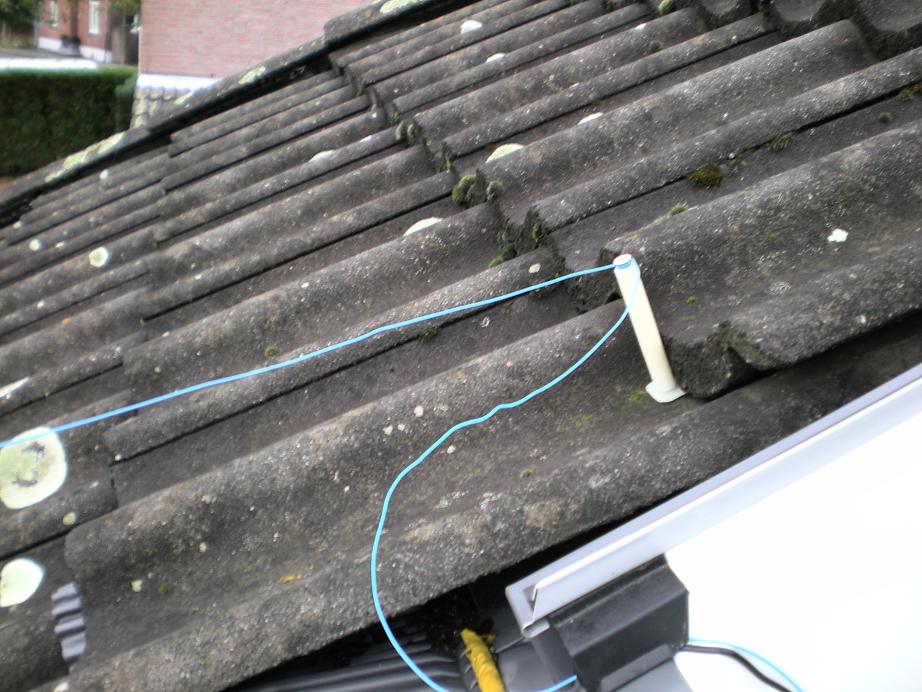

boven bij het aam zit een stukje printplaat, met een plastic busje die de antenne op spanning houd. die zorgt er ook voor dat de antenne niet met de aarde in contact komt.

verder ontvang ik nu meerdere zenders. rond 10 uur:
radio 538 (NL) 2 tal Duitse, 2 engelse een Italiaanse, en iets wat Turks moet voorstellen.
en dat op AM :)

ik zou nog meer kunnen ontvangen, maar mijn afstem varco gaat niet verder. buiten dat draaipunt zitten nog heel wat zenders.

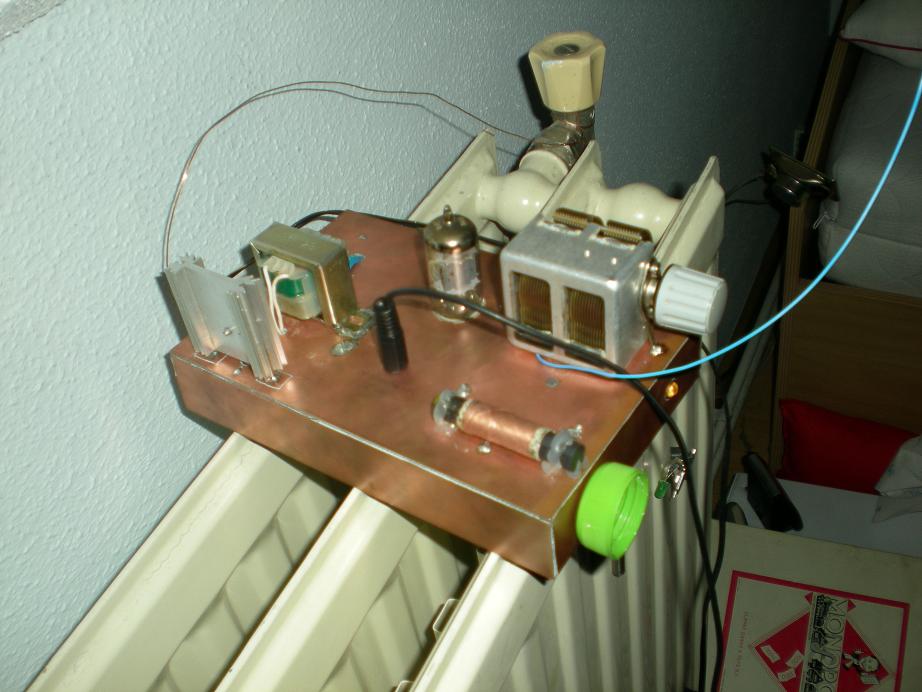

Afbeelding
AfbeeldingAfbeeldingAfbeeldingAfbeelding

youtube filmpje (klik)

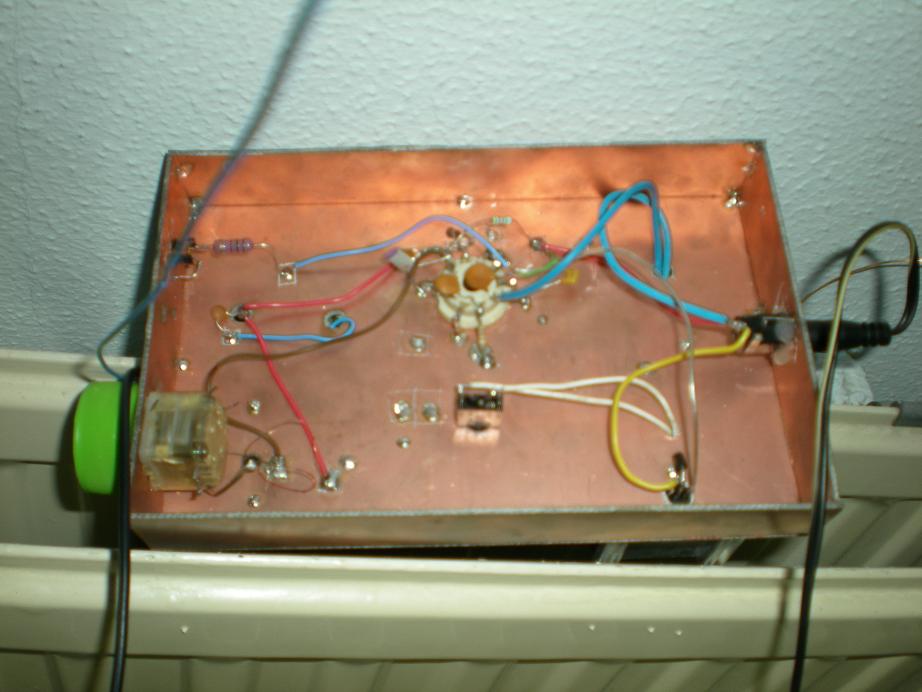

linksboven de spanning regulator voor de gloei
daarnaast de eind trafo, voor de koptelefoon.
daaronder (links) de uitgang
daarnaast de buis (ecc82)
linksonder de spoel
rechtsonder de Afstem varco
Daaronder links de terugkoppeling en rechts de power LED.

Omdat ik een Donker oranje led heb gebruikt, past het mooi bij het koper kleur van de printplaat.

ingang is momenteel een 18V boor machine accu, maar ben nog aan het kijken voor een trafo.

Op de onderkant zie je nog verschillende beschadigingen zitten, daar hebben dus onderdelen voor andere buizen radio's gezeten, die dus uiteindelijk niet werkten:(

Ik wil graag Ledlover en Hugo pluis (PA3CZO) bedanken voor alle hulp hieraan, ik ben blij dat hij nu werkt :d
vallen doet geen pijn, het neerkomen wel | www.electrofreakz.tk
vdbeke
Berichten: 941
Lid geworden op: zo nov 09, 2008 12:00 am

Bericht door vdbeke »

Hier ook een eigenaar van de breadboards van Niels. Voor de schakeling van mij ledsturing uit te testen heb ik meerdere breadboards nodig en daarom heb ik een triplex plankje gezaagd waar ik 4 boards op gemonteerd heb. En 4 banaanstekkers voor de voeding.

Afbeelding

En om het gemakkelijk te kunnen opbergen maar mee even groot gemaakt als het bakje voor de breadboard draadjes. Zodat ze netjes op elkaar passen.

Afbeelding

Krijgt in de toekomst misschien nog een likje verf.


reddevil
Berichten: 1286
Lid geworden op: di sep 30, 2008 12:00 am

Bericht door reddevil »

Dat is handig gemaakt, komt bij om mijn to do list.:d
Veel te weinig tijd voor mijn projecten of heb ik er soms te veel?
Gebruikersavatar
Stynus
Site Admin
Berichten: 2869
Lid geworden op: vr sep 12, 2008 1:54 pm
Locatie: Overpelt (België)
Contacteer:

Bericht door Stynus »

Ziet er netjes uit. Lijkt me alleen een beetje onhandig om al je breadbordjes op 1 plank te hebben. (Ik heb veel projecten tegelijk op breiplank liggen.)
vdbeke
Berichten: 941
Lid geworden op: zo nov 09, 2008 12:00 am

Bericht door vdbeke »

Je kan ze ook kant en klaar kopen, maar onder het motto "wat je zelf doet, doe je meestal beter" (is ook niet altijd waar:p) heb ik het maar snel zelf ineen geklust. Sinds gisteren staat de schakeling voor de ledsturing er ook op. (alleen doet de 18f4550 moeilijk om te proggen) Ik heb nog een paar losse breadboards rond slingeren, dus kan nog wel even verder.
19roland70
Berichten: 121
Lid geworden op: di sep 30, 2008 12:00 am

Bericht door 19roland70 »

L-C Meter afwijking 10% dit is nog wel aanvaardbaar voor de projecten die ik maak.
Bovenste schakelaar is aan/uit.
Middelste schakelaar keuze tussen L of C.
Drukknop onder is een reset voor te calibreren.

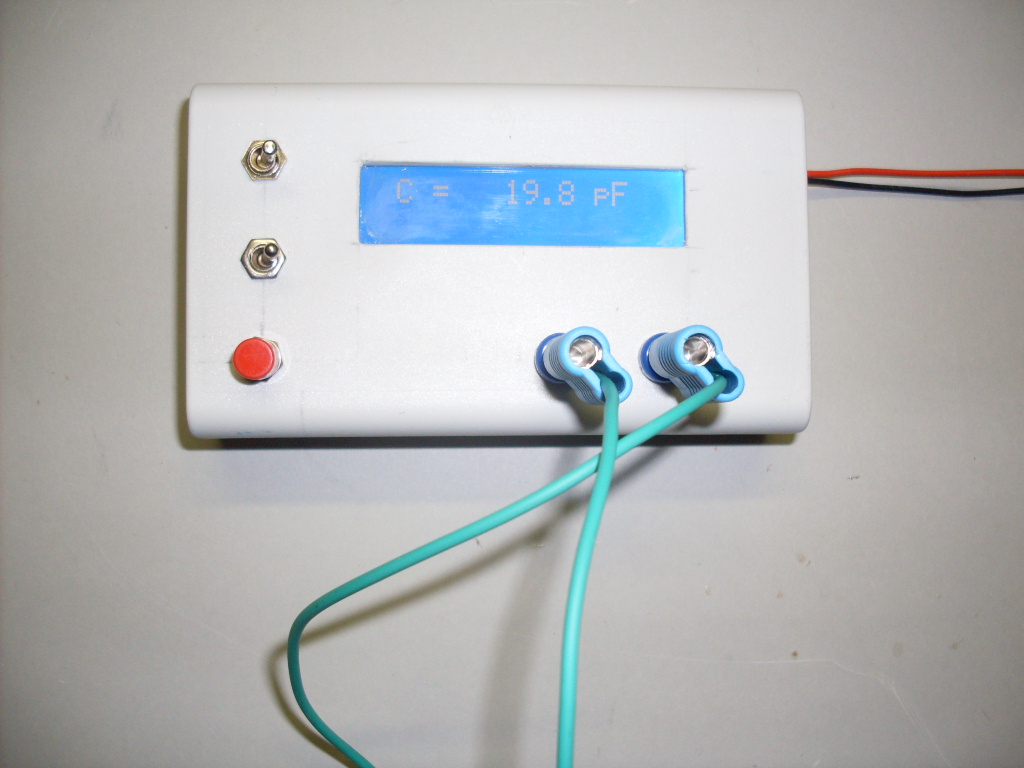

Afbeelding
boven een C meting
onder een L meting

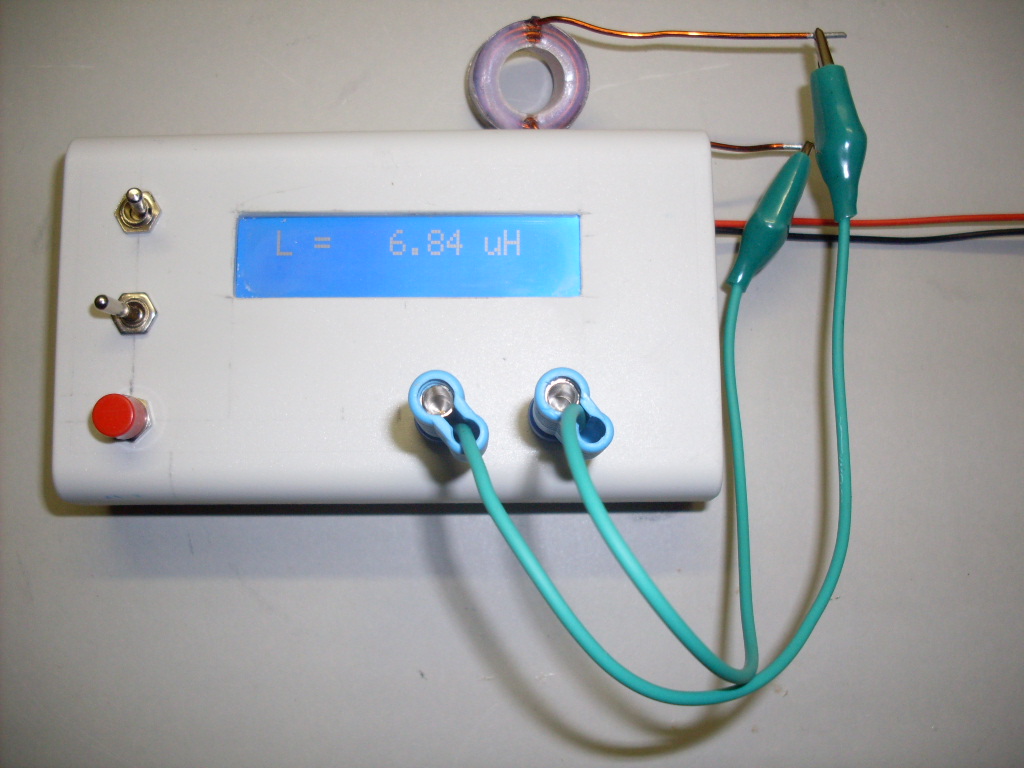

Afbeelding
Ik moet alleen nog even een mooi frontje op maken en een plugje voor de voeding (nog nergens gevonden bij mijn internetwinkel).
